回轉窯支承裝置的受力分析

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線：0371-6777 2626或點擊在線咨詢在線咨詢

更新時間：2018/1/4 17:20:49 發布時間：2011/12/15 9:43:29

通常回轉窯設備都比較龐大，這樣整個機器的重量也相對很大

。對于這個龐然大物一定需要使用高質量的支承裝置才能夠保證設備的正常工作，紅星機器專業生產回轉窯的歷史比較悠久

，特別對回轉窯支承裝置的研究具有非常豐富的經驗，以下我們就來說明回轉窯支承裝置的受力分析。

針對回轉窯支承裝置的受力分析，我們首先需要了解的是回轉窯筒體的支座反力Rn經過滾圈施加于支承裝置上

，對于這個力可以用Q表示。另外

，一般作用于支承裝置上的力有徑向力和軸向力兩種

。

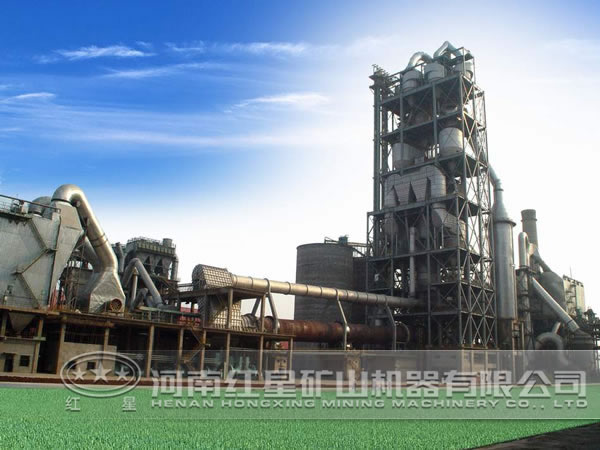

回轉窯

關于徑向力

，主要是作用于每側托輪上的徑向力N

，來自筒體載荷Q，滾圈自重Gt(估算時近似取Gt=0.8Q)及托輪與軸的自重Gt（近似取Gt=0.5N）

。

關于軸向力

，回轉窯的傾斜安裝使它可以簡化為物體在斜面上的運動?div id="d48novz" class="flower left">

；剞D(zhuǎn)窯窯體相當于物體

，托輪相當于斜面，托輪不平行安裝產生的上竄力及液壓擋輪的向上推力相當于外力

。普通擋輪受力

、液壓擋輪和推力擋輪承受下滑力的情形，則相當于斜面面上設置有附加的阻擋物

。

具體關于回轉窯支承裝置的受力分析可以從以下兩個方面進行說明

。

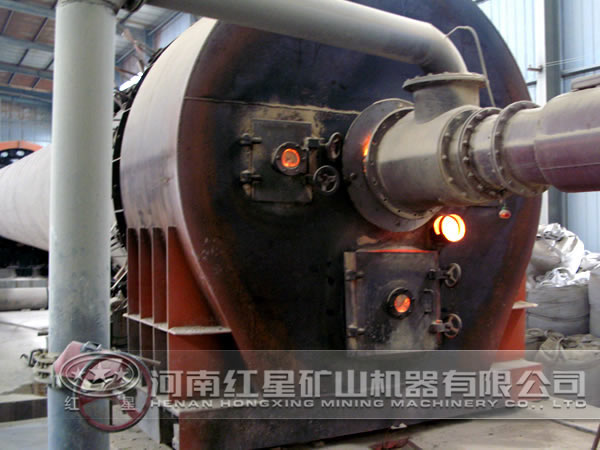

回轉窯廠家

①窯運轉過程中，由第一節關于窯體竄動的分析可知

，窯轉動后

，在下滑力Go初刀作用下向下滑動。正確調整托輪應使獲得的上竄力能略大于窯轉動時的摩擦阻力或下滑力

，使窯體有可能實現上竄

。雖然害轉動時的當量摩擦系數是很小的，但由于計入不平行安裝的調整量難于正確掌握等因素

，計算時

，取摩擦系數F=0.05-0.10。

②停窯階段由于窯體冷卻收縮使?jié)L圈

、托輪相對滑動

，滑動摩擦系數f1=0.15-0.20，每側托輪軸向力為f1N

。

回轉窯支承裝置的受力分析基本內容就這么多

，如果您還有疑問可以電話聯系紅星機器的回轉窯專家進行咨詢

。紅星機器聯系電話：0371-67772626！
