白灰球磨機

質量過硬、壽命長

、運行穩定、環保節能

。

生產能力：0.65-615t/h

出料粒度：0.074-0.89mm

裝球量：1.5-338t

應用范圍：白灰、石灰石

、鐵礦石

、碳酸鈣等，在冶金

、礦山

、建材、水泥等領域應用廣泛

。

全國銷售熱線 : 0371-6777 2626

在線咨詢報價

設備展示
工作原理
結構組成
作業流程
技術參數

白灰球磨機介紹

白灰球磨機是結合白灰的特點在傳統球磨機基礎上進一步創新而形成的設備

，所以它的功能更強大，優勢更多

，并且在實際操作方面可以降低用戶的使用難度

，所以它更容易得到用戶的好評與青睞，銷量也得到了大幅度提升

，這款設備是如何工作的呢

，本文對它的工作原理、結構內容以及工作過程進行系統的介紹：

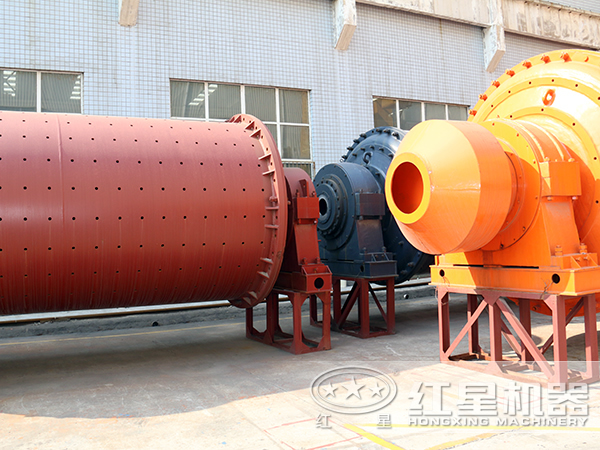

白灰球磨機展示

白灰球磨機

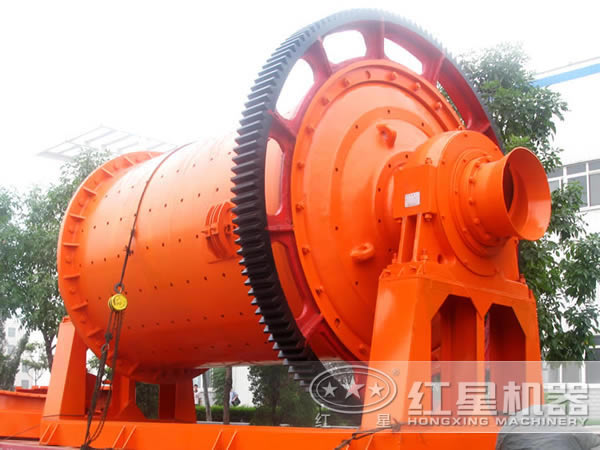

球磨機近圖

白灰球磨機

白灰球磨機工作原理

白灰球磨機磨礦過程中物料由進料裝置經中空軸螺旋的送入磨機前倉

，該倉內裝有不平滑襯板（如波紋或階梯襯板等）

，倉內配置有不同規格的研磨體，當筒體運動時由于受離心力的影響將研磨體帶到一定高度后在向下拋落

，對物料產生沖擊或研磨作用

。物料在前倉進行粗磨后，經過隔倉板進入到下一倉

，與前倉不同的是該倉裝的是平滑襯板

，倉內的鋼球，對物料進行再次研磨以達到粉磨工藝要求

。粉磨合格后礦料經卸料箅板排出

，從而完成磨礦作業。

白灰球磨機原理圖

白灰球磨機結構組成

白灰球磨機主要由進料部

、主軸承

、筒體部、傳動部（大小齒輪裝置）

、出料部（圓筒篩）

、基礎部、主電機

、液力耦合器

、慢速傳動裝置、聯軸器

、頂起裝置及潤滑

、電控等部分組成。

、筒體部：筒體部是球磨機的主要部件

，由兩端的端蓋和中間的筒體組成。為防止端蓋和筒體的過快磨損

，內部裝有襯板

，筒體襯板鑄成階梯形斷面

，端部襯板有提升條，襯板用螺栓固定

。

、主軸承：采用動靜壓滑動軸承。其為一種既有動壓潤滑又有靜壓浮升作用的軸承

，在磨機啟動前及停磨時

，向軸承內供高壓油，此時靜壓起作用

。

白灰球磨機結構

、傳動部：傳動部包括大齒輪、小齒輪軸組（齠輪裝置）

、齒輪罩等部件

。大小齒輪均采用合金鋼制造，采用直齒傳動

，易調整

，工作平穩、沖擊小

、壽命長

。

4、地基部：地基部標出各部件地腳螺栓的相對位置

、基面標高

、各部分的負荷。包括白灰球磨機地腳螺栓及相關的埋設件

。

、慢速傳動裝置：慢速傳動裝置由電機、行星減速機等組成

，自帶安裝底板

。該裝置用于磨機檢修及更換襯板用，當停機超過4小時時

，筒體內的物料有可能結塊

，在再次啟動磨機前用慢速傳動裝置盤車，達到松動物料的目的

。

、頂起裝置：頂起裝置由手動螺旋千斤頂和托架等組成。在白灰球磨機檢修時

，將頂起裝置安裝在筒體下面

，將筒體頂起，方便檢查和維修主軸承軸瓦

。

白灰球磨機

白灰球磨機的作業流程

、在白灰球磨機進出料的中空軸下方設置千分表

，敞開高低壓光滑體系，記載磨機中空軸的浮起量和光滑體系高

、低壓體系關聯參數

。

2、給白灰球磨機筒體內注水

，直到磨機出料口流出水，再次記載磨機中空軸的浮起量后移去千分表

。

、閉合慢速驅動離合器，發動慢速驅動電機

，用慢速驅動設備使磨機轉變2-5轉

。

4、查看白灰球磨機各部狀況

，主要查看筒體是不是漏水

，若發現反常及時修補；若無反常

，中止慢速驅動

，翻開慢速驅動離合器。

白灰球磨機

白灰球磨機廠家

河南紅星機器作為行業內專業的球磨機生產廠家

，其生產的設備專業性較強

，自1986年成立以來，我們以質量為重

，以服務用戶為宗旨

，打造出了一批又一批質量過硬的設備，行業有需要的用戶來此咨詢

、訂購設備

，點擊在線客服即可獲取更多白灰球磨機的相關信息，或是撥打聯系電話：0371-67772626

！

白灰球磨機技術參數

規格型號	筒體轉速（r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
