磨煤球磨機

產量高、耗能低，為用戶節約成本創造大的收益

。

生產能力：0.65-615t/h

出料粒度：0.074-0.89mm

裝球量：1.5-338t

應用范圍：廣泛應用于選煤廠煤渣

、煤泥等的粉磨作業等。

全國銷售熱線 : 0371-6777 2626

在線咨詢報價

設備展示
結構組成
工作原理
性能特點
技術參數

磨煤球磨機介紹

磨煤球磨機是一種典型的研磨設備

，該設備采用先進技術研制而成

，所以它的功能更多、性能更可靠

，并且在結構

、操作、使用等方面占有一定的優勢

，該設備由于生產能力非常高

，所以它才能更好的為用戶所用，本文介紹它的工作原理

、結構組成以及性能優勢：

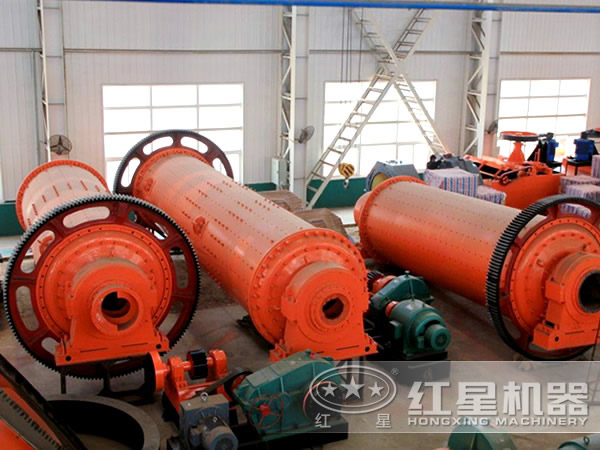

磨煤球磨機

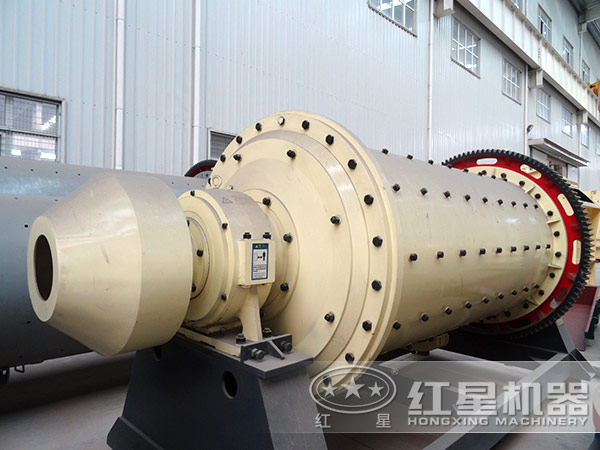

磨煤球磨機展示

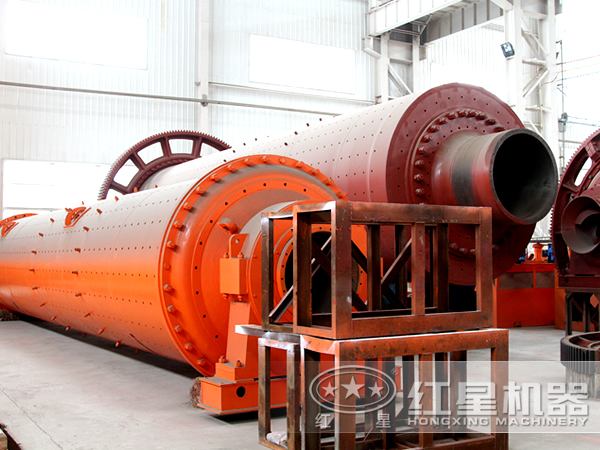

磨煤球磨機

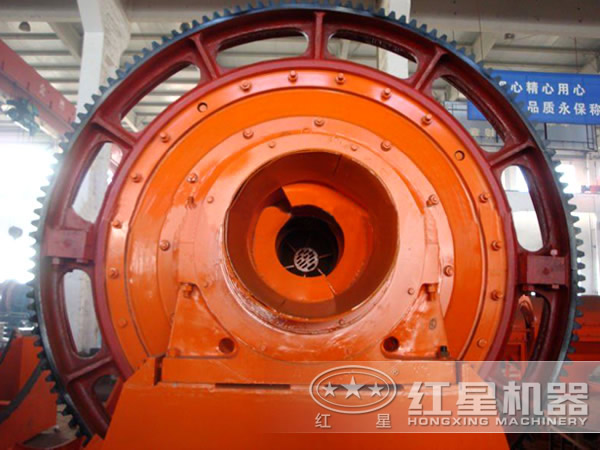

磨煤球磨機局部圖

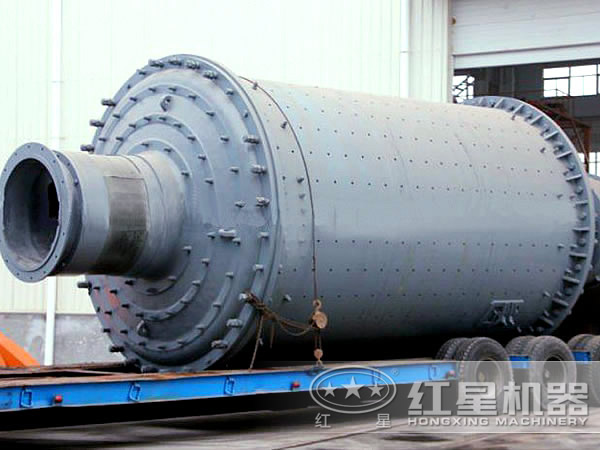

磨煤球磨機發貨圖

磨煤球磨機客戶圖

磨煤球磨機結構組成

、主要部分：中空軸采用鑄鋼件，內襯可拆換

，回轉大齒輪采用鑄件滾齒加工

，筒體內鑲有耐磨襯板，具有良好的耐磨性

。

、主機：磨煤球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯

，有承載筒體并維系其旋轉的軸承

，還要有驅動部分，如電動機

，和傳動齒輪

，皮帶輪，三角帶等

。

、葉片：葉片也是磨煤球磨機的一個小零件，一般不是主要部件

，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片

。

4、軸承：磨煤球磨機采用自動調心雙列向心球面滾子軸承

，運轉阻力小

，節能效果顯著。

、筒體部分：在原有筒體出料端增加了一段圓錐筒體

，既增加了磨機的有效容積

，又使筒內介質分配更加合理，根據物料及排礦方式

，可選擇干式磨煤球磨機和濕式磨煤球磨機

。

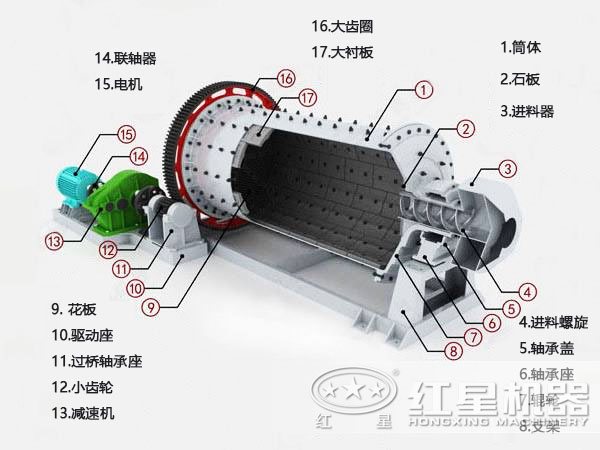

磨煤球磨機結構圖

磨煤球磨機工作原理

磨煤球磨機是選煤廠煤粉生產線上的主要設備，用于粉磨制備煤粉

。磨煤球磨機主要由進料裝置

、主軸承、回轉部分

、傳動裝置

、糶裝置、高壓起動裝置及潤滑系統組成

。磨煤球磨機的工作過程是：煤粉經喂料設備由進料裝載進入磨內

，熱風由進風管進入磨內，隨著磨機筒體的旋轉

，煤與熱風在磨進行熱交換

，煤在磨內被粉碎和研磨，在煤被研磨的同時

，細粉被通過磨內的熱風

，經由出料裝置帶出磨煤球磨機。

磨煤球磨機性能特點

、系統設備及工藝流程簡單

、投資省、廠房占地面積少

；

、選用風道為曲面型風道

，切向氣流進口順滑

，阻力小，內部出口方向有利于物料的渙散

，不容易堵料

；

3、在磨機結構上采用先進的內選粉特殊隔倉裝置

，細磨倉增加了活化裝置

，磨尾有專用出料篦板，很大限度的減少研磨倉研磨介質的尺寸

，大大提高研磨效率

，達到高產量、低能耗的目的

；

、選用內部門板內面與進風蝸殼內面在同一曲面上

，這樣就能有用的防止渦流效應；

、磨煤球磨機大部分用于圈流粉磨系統中

，其特點為粉磨效率高、磨機產量大

、電耗省

，特別是粉磨煤粉時，表現更突出一些

。

磨煤球磨機特點

紅星磨煤球磨機質量有保障

、價格更合理，歡迎有需要的用戶免費咨詢紅星機器廠家的技術人員

。

磨煤球磨機技術參數

規格型號	筒體轉速（r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
