河卵石圓錐破碎機

成品粒度均勻、粒形好。

生產能力：12-1000t/h

進料粒度：65-300mm

排料口寬度：3-60mm

應用領域：可以對金屬礦

、非金屬礦、金屬氧化物等物料進行破碎

，在化工、冶金

、建筑

、筑路等行業應用廣泛。

全國銷售熱線 : 0371-6777 2626

在線咨詢報價

產品簡介
結構組成
工作原理
性能優勢
技術參數

河卵石簡介

河卵石是在地殼運動過程中形成的一種純天然石材

，它的顏色為白色

、黑色或是青灰色等，具有無毒

、無味

、外形美觀

、耐磨等優質特性

，在高速公路、公共建筑

、建材

、水利、發電等領域中有著十分廣泛的用途

，是一種優質的綠色材料

。

為了提高河卵石的綜合利用率，通常需要將河卵石進行破碎加工處理

。為此

，紅星機器專家團隊專門針對河卵石的性質研制了一款河卵石圓錐破碎機，具有優良性能及質量優勢

，下面對這款河卵石圓錐破碎機的工作原理

、結構及性能優勢進行簡要介紹。

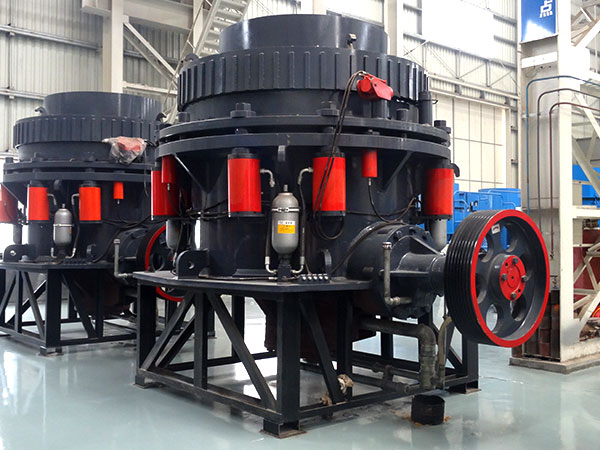

河卵石圓錐破碎機

河卵石圓錐破碎機的結構

河卵石圓錐破碎機的結構主要有機架

、定錐

、動錐、液力偶合器

、偏心套

、水平軸、上

、下破碎壁

、襯板、潤滑裝置、液壓裝置等

，整體的結構設計比較簡單

，操作起來十分方便。

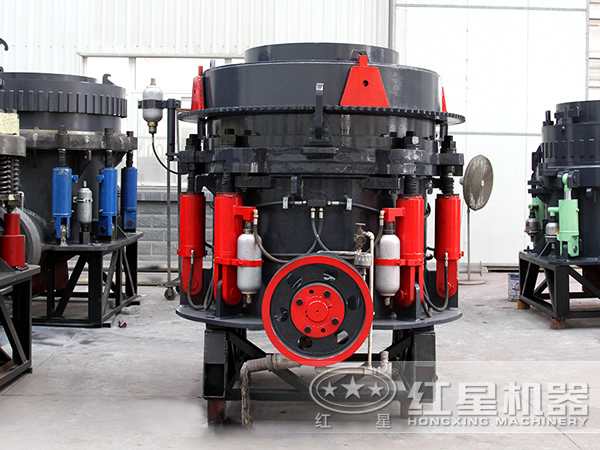

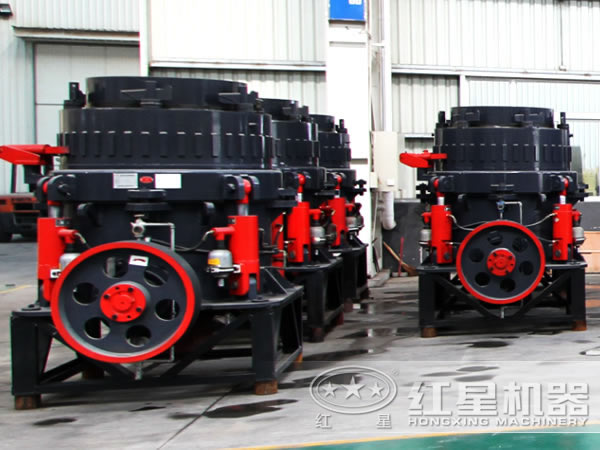

河卵石圓錐破碎機集中展示

河卵石圓錐破碎機的工作原理

由定錐和動錐所組成的河卵石圓錐破在破碎機工作時

，電動機發電驅動水平軸進行旋轉

，并帶動偏心軸運動，進而使動錐作圓錐形旋轉運動

，在這一運動過程中

，動錐會不間斷的接近或遠離定錐，從而使圓錐破碎腔中的河卵石受到?jīng)_擊與擠壓而產生破碎

，然后通過傳動裝置將破碎后的河卵石傳送到破碎腔中向下排出

。與此同時，偏心軸套會帶動動錐下方的下腔套運動

，而固定在主軸上的上腔會隨著下腔的運動而運動

，進而帶動主軸轉動，主軸轉動又會進一步使偏心套轉動

。這一環節動錐既作自轉運動又作圍繞破碎機中線旋轉運動

，運動形成的球面是整個破碎機中線與破碎錐軸線的交點，而兩者之間的夾角即為進動角

，這說明動錐運動可以視為定點旋轉運動

，即破碎腔內的河卵石在軋臼壁不斷的擠壓作用下而被破碎。

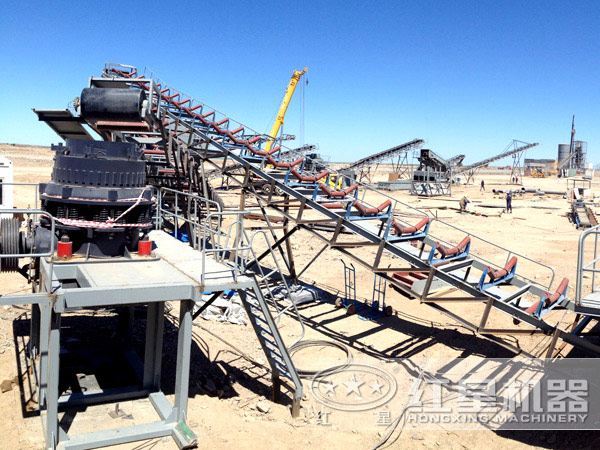

河卵石圓錐破碎機作業現場

河卵石圓錐破碎機的性能優勢

、的層壓破碎的原理

，與河卵石的性質比較相符，破碎出的河卵石粒度均勻

、粒型飽滿

，成品品質優良，銷路好

。

、該設備對河卵石物料的處理量比較大，運行過程中不會出現物料堵塞問題

，產量超高

，運行超穩定。

、該設備對河卵石物料的性質及環境的適應性比較強

，即使在非常惡劣的環境中也能保持高產的運行狀態。

、該設備在對河卵石物料破碎的過程中能耗量及電耗量非常的低

，故障率低

，總的生產成本比較少，投資少

，收益高

。

5、該設備安裝的防塵及消音裝置比較先進合理

，運行過程中不會有任何的粉塵及噪音污染

，更加的低碳環保。

、該設備是紅星機器廠家自產自銷

，因而價格十分的經濟實惠，性價比超高

。

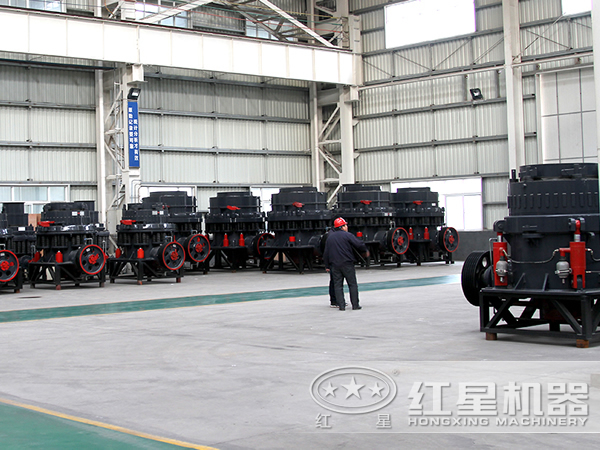

河卵石圓錐破碎機生產車間

河卵石圓錐破碎機技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
