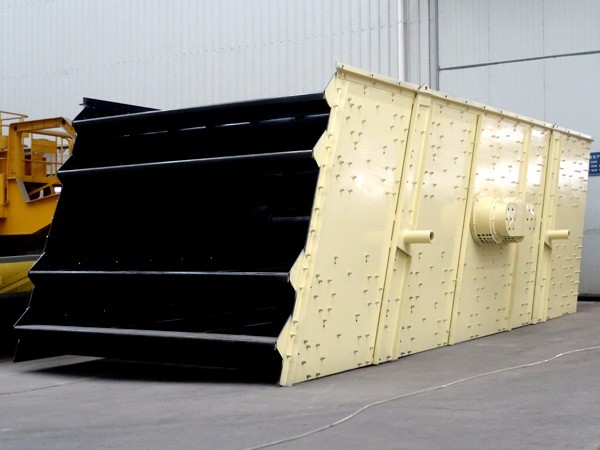

振動篩

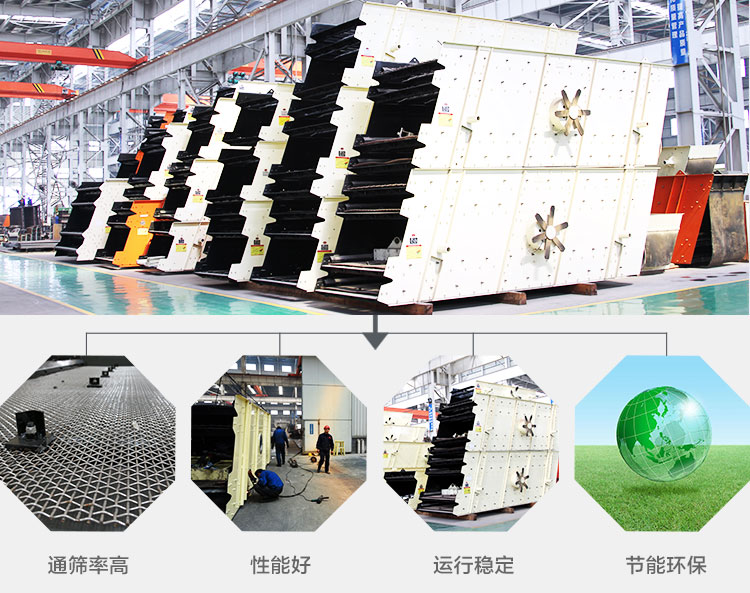

通篩率高

、性能好

、運行穩定

、節能環保

。

進料粒度：≤300mm

生產能力：10-600t/h

應用領域：應用于礦山

、建材

、交通

、能源

、化工等行業

。

適用物料：石英石

、河卵石、方解石

、白云石

、花崗巖、玄武巖

、鐵礦石

、石灰石、輝綠巖

全國銷售熱線 : 0371-6777 2626

在線咨詢報價

結構組成
工作原理
圖片展示
技術參數
應用優勢

產品簡介

振動篩一般作為輔助設備應用在各種生產線中

，其中多層數

、高產型、耗能低的振動篩是當今的主流

，用戶對此類設備的需求量非常高

，該設備的種類非常多，型號的選擇需要在專業人士的指導下進行挑選與配備

，本文從它的結構組成

、工作原理以及應用優勢來詳細的介紹該設備

。

振動篩

振動篩結構組成

這款設備主要組成部分包括前支座

、后支座、壓板

、篩網架

、支撐架

、篩網、彈簧、電機

、偏心輪等

，設備的結構非常合理，操作使用尤為簡單

，這就為設備的平穩運行提供了方便

，用戶對該設備的認可度與評價度非常高。

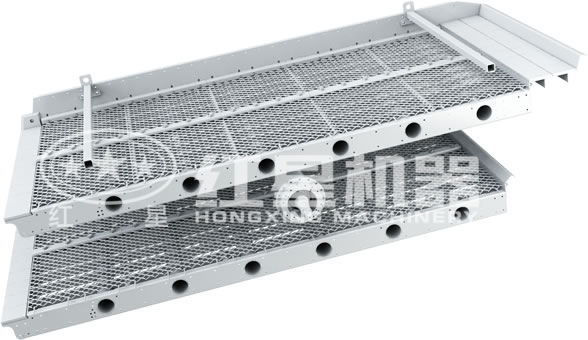

振動篩結構分解圖

振動篩工作原理

該設備在工作過程中

，利用電動機來帶動三角皮帶以及振動器

，并且利用離心力來控制設備的整個運行速度，迫使篩箱產生振動從而完成物料的篩選過程

。需要注意：由于物料的屬性不同

，所以密度小的物料在篩選過程中會受到向上的作用力而被拋起，所以在設備運行過程中一定要避免此類現象的發生

。

振動篩圖片顯示

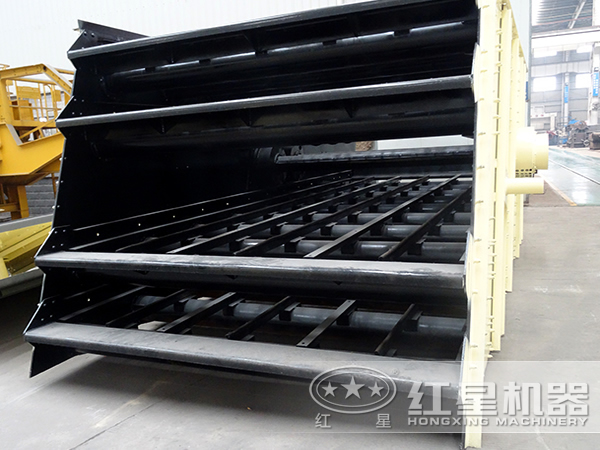

振動篩展示圖

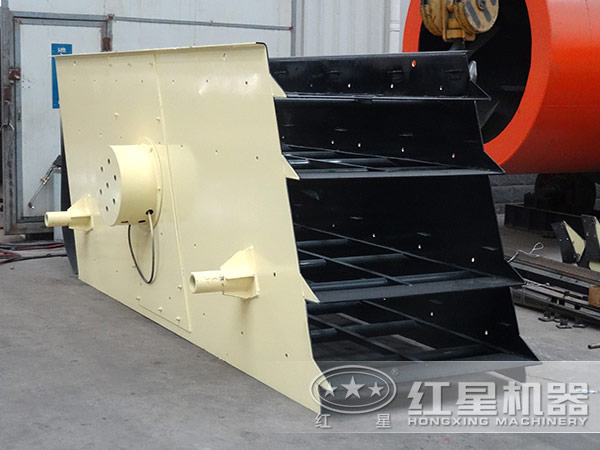

紅星振動篩

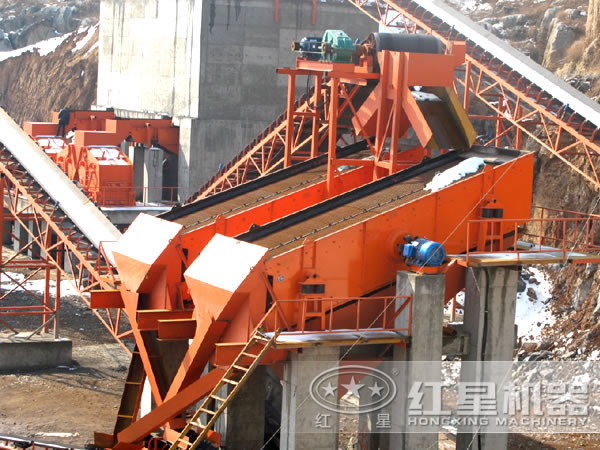

振動篩工作現場

振動篩技術參數

型號規格	篩網層數	篩網面積(㎡)	篩孔尺寸	最大進料尺寸	處理能力(m³/h)	振動功率(r/min)	雙振幅	電機功率	篩面傾角(°)	篩面規格 (mm)	外形尺寸(長×寬×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7600×3140×2380
2YK2873	2	39.2	5-100	200	70-680	750	6	6P 37	20	2800×6440	7600×4320×1620
3YK2873	3	58.8	5-100	200	80-720	750	6	6P 45	20	2800×6440	7800×4320×2120
4YK2873	4	58.8	5-100	200	90-950	750	6	6P 55	20	2800×6440	7800×4320×2120
